Scheibenbremse (Lkw)
Disc Brake (Truck)

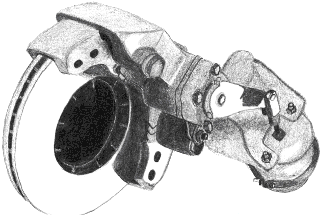

Scheibenbremse und Betätigung - größeres Bild durch Anklicken!

Aufgabe

Die Schwimmsattel-Scheibenbremse soll an der Vorderachse schwerer Lkw und Busse die Wärme rascher an die Umgebungsluft abgeben als die Trommelbremse. Außerdem verhindert sie zuverlässiger Schiefziehen der Bremse und sorgt für leichteren Belagwechsel.

Funktion

Ein Druckluft-Membranzylinder betätigt über ein Hebelsystem (Bild unten) oder direkt (Bild oben) zwei Kolben, die einen Bremsbelag gegen die Bremsscheibe drücken. Durch die Gegenkraft wird der Bremssattel verschoben und bringt den äußeren Belag zum Anliegen. Damit der Bremssattel seitlich verschoben werden kann, ist er in einem am Achsschenkel befestigten Träger aus Sphäroguss schwimmend gelagert.

Viktor Schmelzer

Artverwandte Konstruktionen

Pneumatisch betätigte Festsattel-Scheibenbremse
Pneumatisch betätigte Pendelsattel-Scheibenbremse
