Mehrpunkteinspritzung
Multi Point Injection
)
Aufgabe
Bei der Mehrpunkteinspritzung erhält jeder Zylinder das gleiche Gemisch. Da der Kraftstoff erst am Ende des Saugrohrs eingespritzt wird, tritt an den Saugrohrwänden keine Kraftstoffkondensation auf.
| Die Einspritzzeit richtet sich auch nach der Bordspannung. |
Funktion

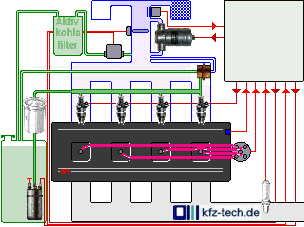

Pro Zylinder ist ein Einspritzventil jeweils kurz vor dem Einlassventil angeordnet (Saugrohreinspritzung). Über ein Verteilerrohr werden diese Einspritzventile durch Pumpe und Filter mit Kraftstoff versorgt. Der Druckregler am Ende des Verteilerrohrs lässt überschüssigen Kraftstoff zurück zum Tank fließen. Er ist über seine Federkammer mit dem Ansaugrohr des Motors verbunden und regelt je nach Saugrohrdruck 2 - 3 bar Einspritzdruck ein. Dadurch bleibt der Druckunterschied zwischen Verteilerrohr und Saugrohr trotz unterschiedlichen Druckverhältnissen im Saugrohr konstant. Die Einspritzmenge ist ausschließlich von der Einspritzdauer abhängig.
Sofern es sich nicht um eine sequentielle Einspritzung handelt, spritzen alle Einspritzventile gemeinsam oder bei mehr als vier Zylindern in 2 Gruppen ein.
Sensoren
Induktivgeber (Stellung der Kurbelwelle, Motordrehzahl), Luftmassenmesser (Bild), Lambdasonde, Temperaturfühler (Kühlmittel), Drosselklappenschalter.Aktuatoren
Einspritzventile, Taktventil für Kraftstoffrückführung, Relais (Kraftstoffpumpe), Leerlauf-Füllungsregler
